基礎用製品

杭頭補強筋

主筋とフープ筋が一体化されたコンクリートパイル頭部処理閉塞具

特長

・杭頭より内空部へ挿入するだけで施工完了です。
・パイル内空部の鉄筋加工と型枠施工の繁雑さが一挙に解決されます。
・工期の短縮及び大幅な経費の節約がはかれます。

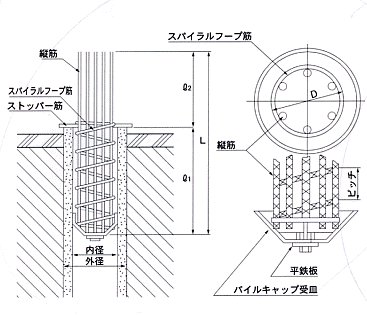

仕様寸法

サイズ	ご使用のコンクリートパイル			杭頭補強筋
	PC・PHC 外径	PC 内径	PHC内径	外径D	種類	全長L	ℓ1	ℓ2	縦筋サイズ ×本数	スパイラルフープ筋ピッチ
PB-300	300	180	180	120	A	1050	450	600	D13-6	D10-100
					B	1120	600	520	D13-6
					C	1120	600	520	D13-4
PB-350	350	220	230	160	A	1125	525	600	D13-6	D10-100
					B	1220	700	520	D13-6
					C	1220	700	520	D13-4
PB-400	400	250	270	190	A	1200	600	600	D13-6	D10-100
					B	1320	800	520
PB-450	450	290	310	210	A	1275	675	600	D13-8	D10-100
					B	1420	900	520
PB-500	500	320	340	240	A	1350	750	600	D13-8	D10-100
					B	1520	1000	520
PB-600	600	400	420	320	A	1500	900	600	D13-8	D10-100
					B	1720	1200	520	D13-8
					C	1840	1200	640	D16-8

キソエース

特長・用途

・基礎鉄筋組立用金具
・仮設足場の省力化
・施工費の低減

※注意事項
・支柱に偏心荷重梁がかからないようにご使用ください。
・許容梁幅を越える大梁については、キソエースを並列使用してください。
・梁に使用する場合のピッチは、最大2.75m以内で使用してください。
・柱の配筋に使用する際には、柱用カートリッジを使用してください。
・2500を越えるサイズは受注生産になります。

型式	H	使用可能梁高	許容範囲
型式	H	使用可能梁高	強度（kfg）	梁巾（mm）	柱筋高さ（m）
EH-0408	450~800	550~900	300	600	2.0
EH-0714	750~1400	850~1500	300	700	2.0
EH-1017	1050~1700	1150~1800	400	700	2.5
EH-1320	1350~2000	1450~2100
EH-1623	1650~2300	1750~2400
BH-1525	1500~2500	1600~2600	800	800	4.0
BH-1730	1700~3000	1800~3100
BH-2739	2650~3900	2800~4000
